3pe防腐和環(huán)氧煤瀝青冷纏帶防腐是目前鋼質管道外壁常用的兩種形式，3pe防腐、環(huán)氧煤瀝青冷纏帶防腐工藝和效果有所不同。3PE與環(huán)氧煤瀝青冷纏帶防腐層的區(qū)別如下：

1、防腐層構成

3PE防腐層由三層聚合物構成，即底層為熔結環(huán)氧粉末（FBE），中間層為膠粘劑，外層為聚乙烯（PE）。這種復合結構通過熱融涂敷工藝形成，提供了優(yōu)異的機械強度、電絕緣性能以及化學穩(wěn)定性，能夠有效防止水、氧和其他腐蝕介質對鋼管的侵蝕，是目前較為優(yōu)質的鋼質管道防腐涂層。

環(huán)氧煤瀝青冷纏帶防腐層主要由環(huán)氧煤瀝青涂料、定型膠和配套的冷纏帶組成。施工時先在鋼管表面涂刷底漆，然后纏繞預浸有環(huán)氧煤瀝青涂料的冷纏帶，逐層疊加，形成具有良好的防水性、抗微生物侵蝕及抗植物根系穿透能力的防腐層，，是一種高性能的防腐絕緣涂層。環(huán)氧煤瀝青冷纏帶防腐層分三膠兩帶、三膠一帶或一膠一帶工藝，即：涂刷定型膠+纏鋪基帶搭接50%中間夾膠+涂刷定型膠；涂刷定型膠+纏鋪基帶+涂刷定型膠+涂刷定型膠；+涂刷定型膠+纏鋪基帶（橡塑型基帶）。

2、加工工藝和過程

3PE防腐鋼管采用工廠化生產線進行涂裝，將鋼管除銹后，需要將環(huán)氧粉末噴涂到加熱后的鋼管上，并在環(huán)氧粉末膠化與固化過程中纏繞膠粘劑和聚乙烯，然后進行水冷卻。3PE防腐是連續(xù)作業(yè)，涂敷后經水冷卻即可處理交庫，工期短，交貨快。

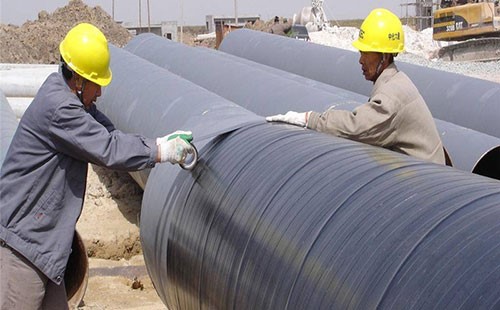

環(huán)氧煤瀝青冷纏帶防腐層通常在現場施工，采用冷施工方法，無需加熱，相對而言更為靈活便捷，要求操作人員具備一定的技能水平以確保質量，少數廠家采用半機械化操作方式。由于環(huán)氧煤瀝青防腐方式需要多次涂漆，且需要等上一次面漆實干后才能進行下一次涂漆，因此工期較長。

3、厚度指標

在SY/T 0447-1996標準下，環(huán)氧煤瀝青防腐層的特加強級防腐厚度要求為≥0.60mm。而3PE防腐管體的厚度最薄點可以達到1.5mm，因此在防腐層厚度上3PE具有優(yōu)勢。

4、電火花檢漏指標

根據相同的標準，環(huán)氧煤瀝青防腐層的電火花檢漏電壓特加強級為3KV，而3PE防腐層可經受25KV電火花檢漏而無漏點，顯示出更高的性能。

5、剝離強度指標

3PE防腐層要求常溫下剝離強度不低于100N/cm，并且在剝離實驗中，即使人為超載荷拉斷聚乙烯層，底層的環(huán)氧粉末也會很好地結合在鋼管基體上，不存在露鐵的情況。而環(huán)氧煤瀝青防腐層的剝離僅要求撕開防腐層后不露鐵，底漆與面漆普遍粘結。

6、離線檢測指標

環(huán)氧煤瀝青防腐層的離線檢測包括工頻電氣強度、體積電阻率、吸水率、耐油性、耐沸水實驗等項目。而3PE防腐層的離線檢測則包括耐環(huán)境應力開裂、陰極剝離、壓痕硬度、固化度、抗彎曲、抗拉伸、斷裂伸長率、防腐層附著力等項目。綜合來看，這些檢測項目都是為了衡量防腐層的導電性、化學保護能力、機械保護能力等。由于3PE防腐方式普遍運用于輸油輸氣管線，其檢測項目更全面、實驗方法更科學、實驗要求更嚴格。

7、耐久性和使用壽命

3PE防腐層由于其優(yōu)良的耐蝕性和穩(wěn)定的結合力，使用壽命一般較長，可以達到30至50年左右。

環(huán)氧煤瀝青冷纏帶防腐層雖然也具備較好的防腐性能，但相比3PE防腐層，其使用壽命略短，通常在20多年。

8、應用范圍和成本對比

3PE防腐層適用于各類大型長輸管線、城市燃氣管網等工程，性能優(yōu)異，有設備工廠預制的局限性較大，技術要求和成本也較高。

環(huán)氧煤瀝青冷纏帶防腐層在大口徑管道和局部修補方面應用廣泛，尤其對于小規(guī)?；蝾A算有限的項目，環(huán)氧煤瀝青冷纏帶防腐層可滿足現場施工的方便易操作性，成本相對也低廉。

總的來說，3PE與環(huán)氧煤瀝青冷纏帶防腐層在多個方面存在差異。在選擇使用哪種防腐層時，應充分考慮具體的需求和條件。
